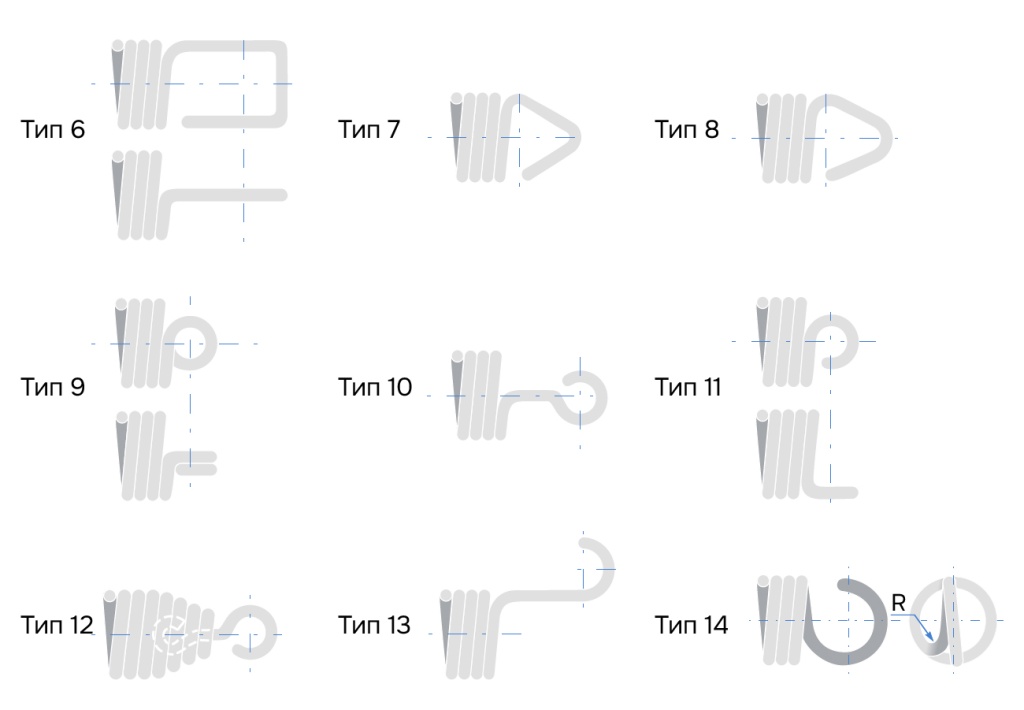

Если форма тела пружин растяжения имеет всего три вариации, описанные выше, форм зацепов у пружин растяжения различают гораздо больше. При этом единого стандарта и технической документации по типам зацепов нет.

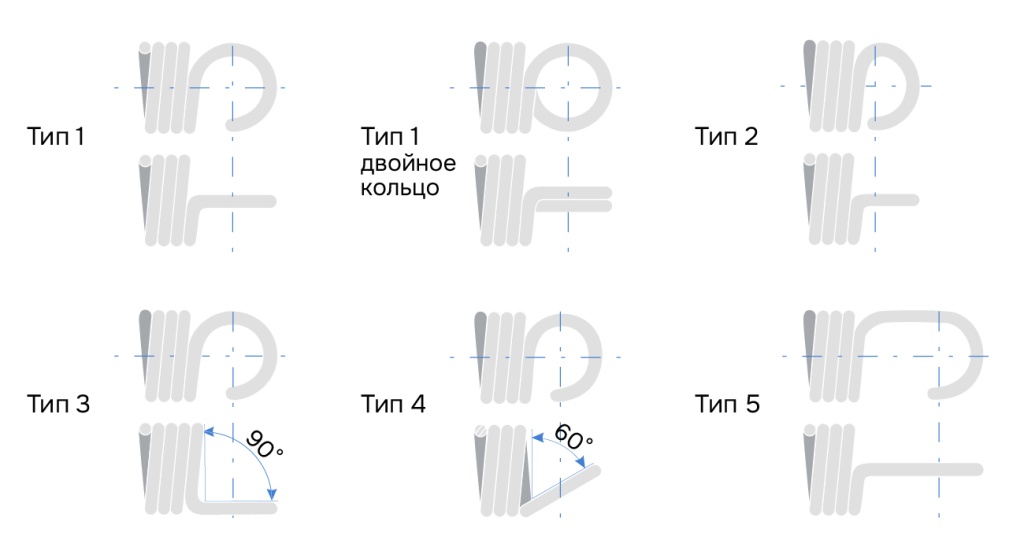

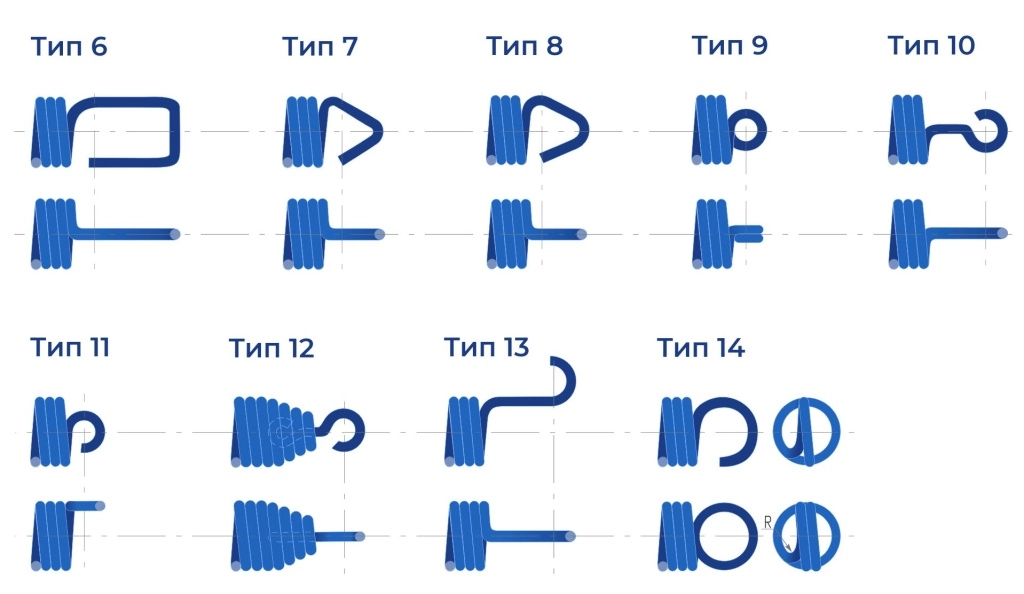

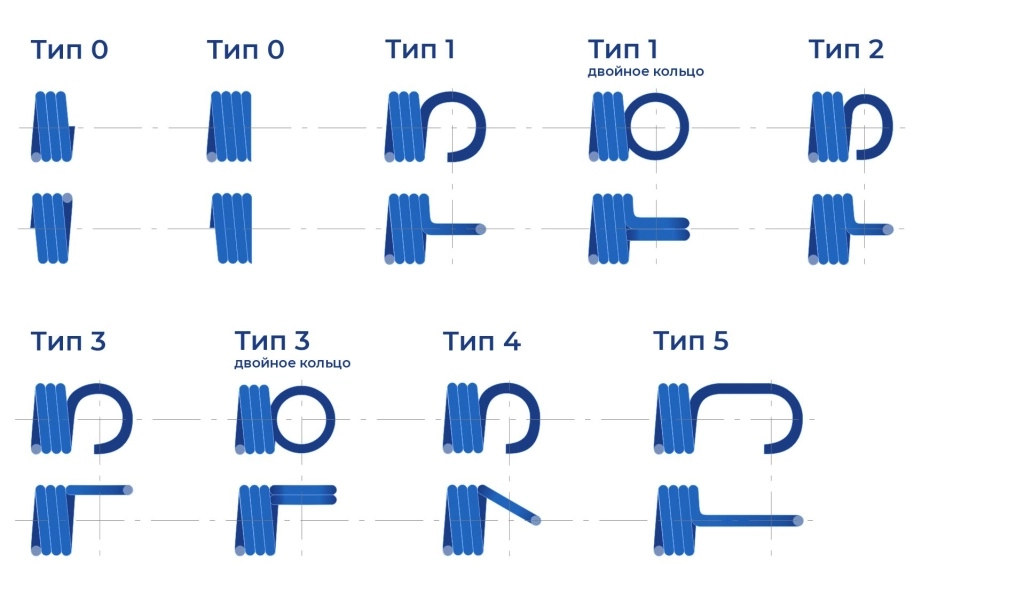

Во избежание путаницы, мы собрали все варианты зацепов в таблицы и присвоили им нумерацию, поскольку названий у одного и того же типа встречаться может несколько.
Зависеть выбор типа зацепа пружины растяжения будет от конструкции, в которой она будет установлена. Характер нагрузки, которой пружина будет подвергаться, также влияет на выбор типа. Бывает так, что в техническом задании указан сложный тип зацепа, существенно усложняющий его изготовление, а соответственно и стоимость изделия. Если изготовление данного типа зацепа нецелесообразно, специалист об этом сообщит, предварительно уточнив все детали применения конкретных пружин.
Также пружины растяжения могут быть изготовлены и без зацепов, с дальнейшей посадкой на винтовые пробки, резьба которых совпадает с шагом пружины.

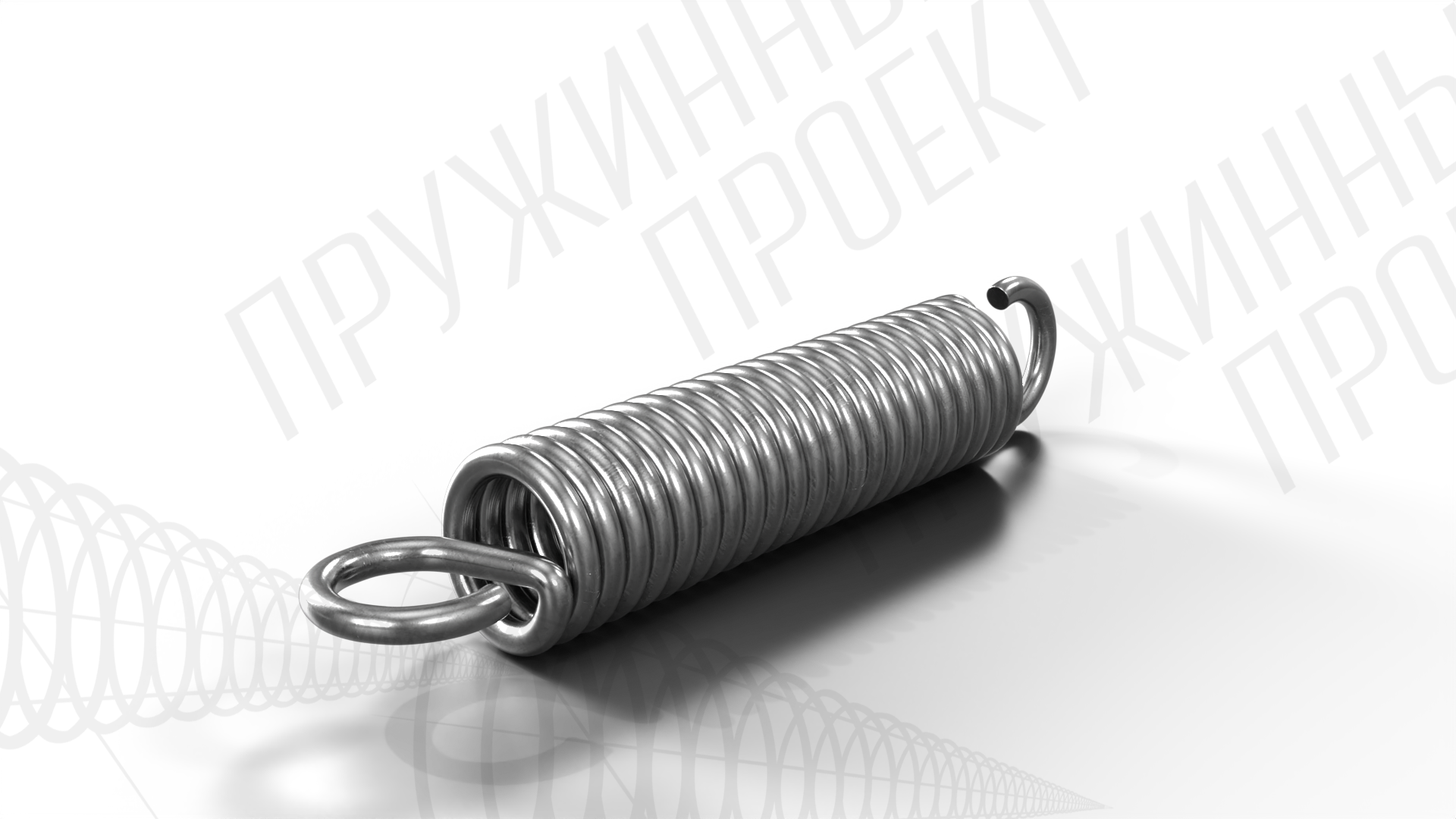

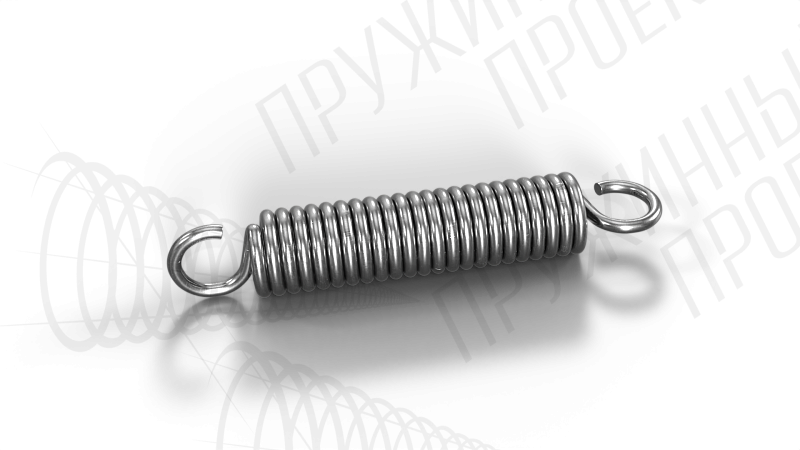

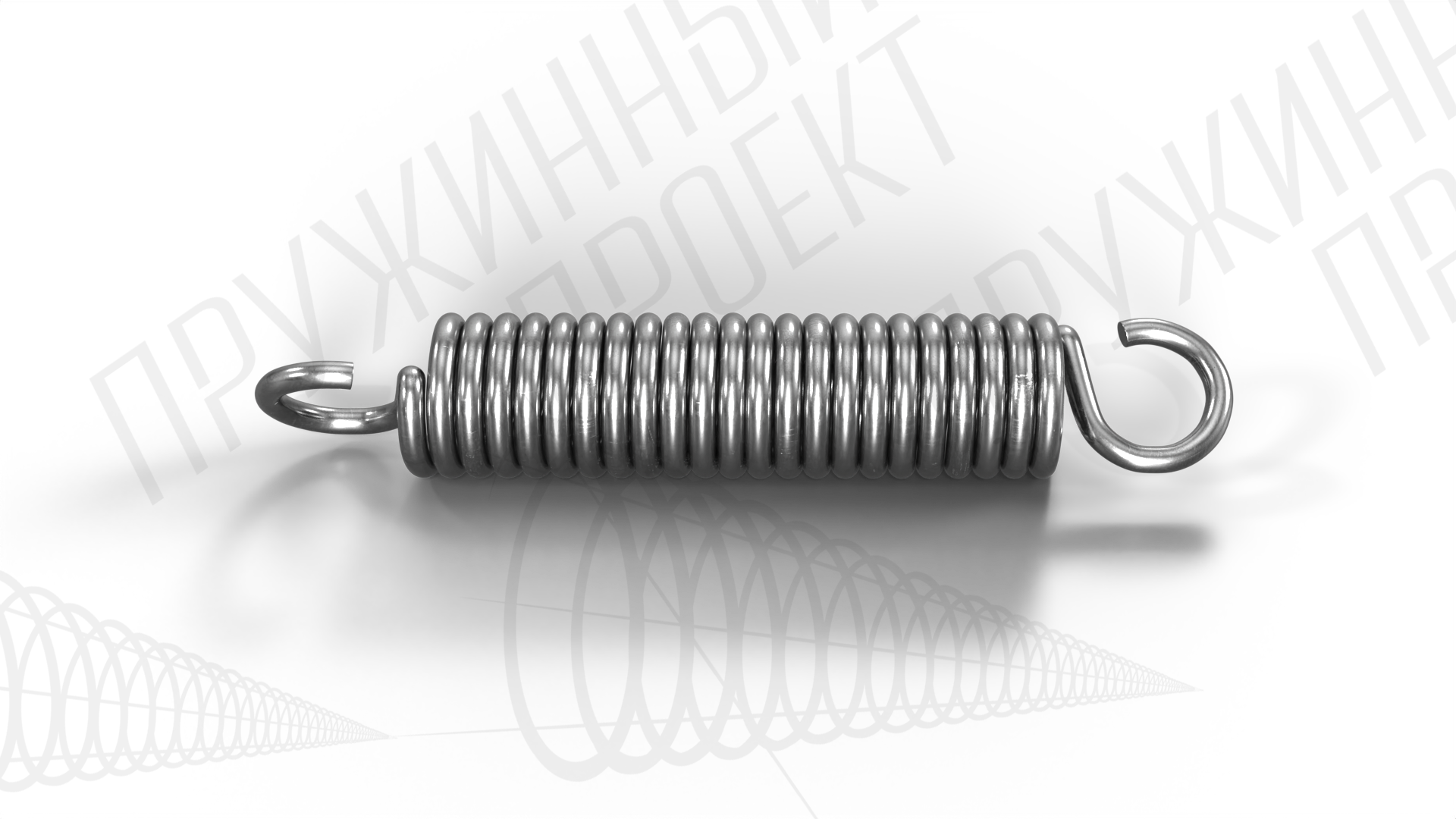

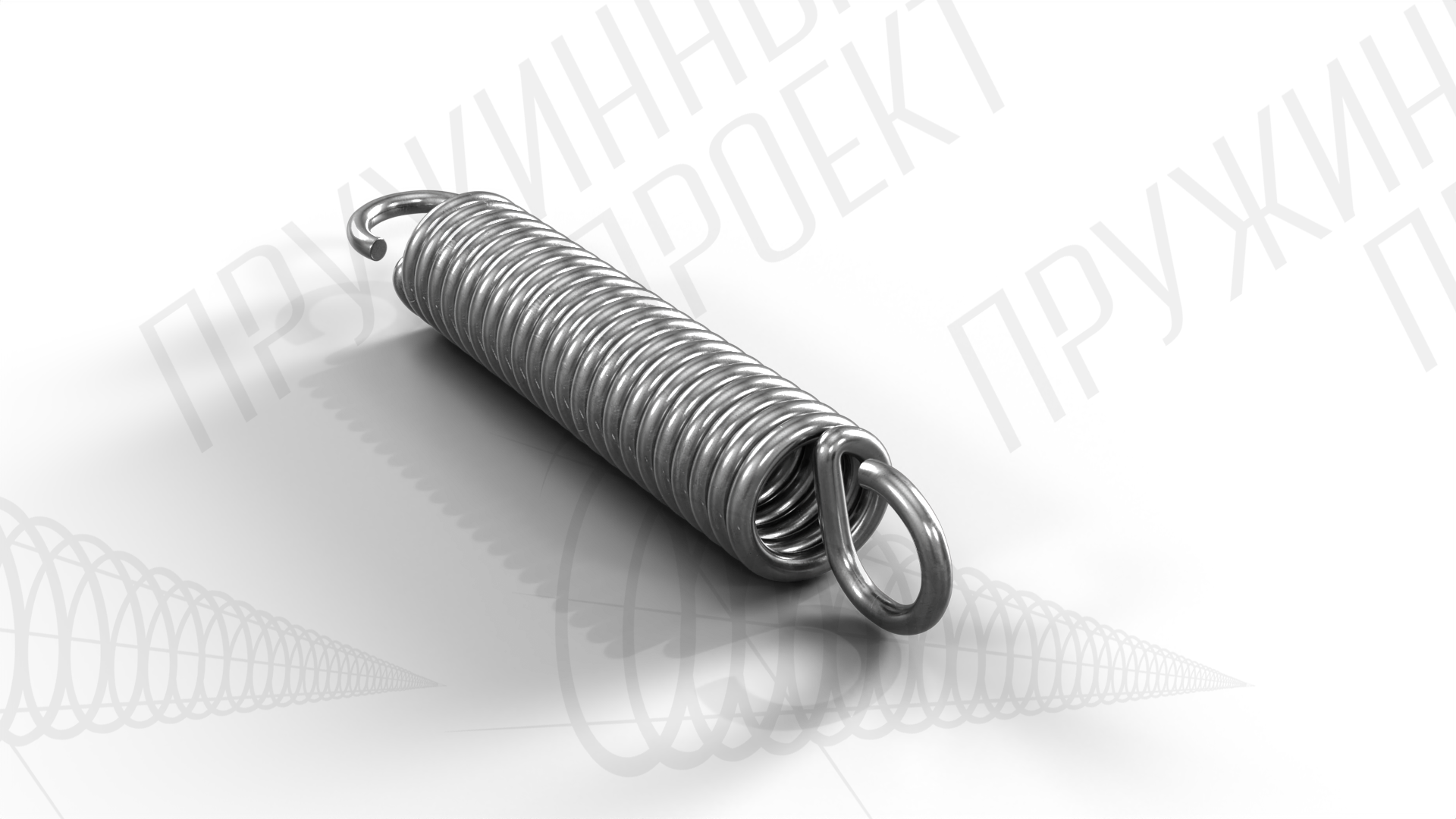

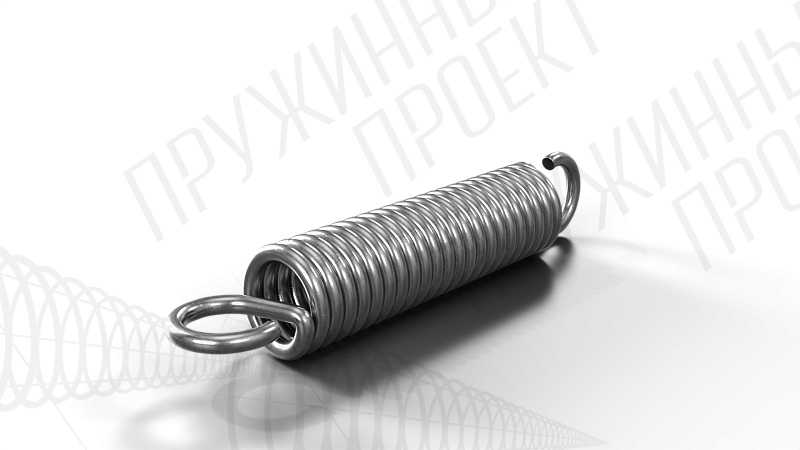

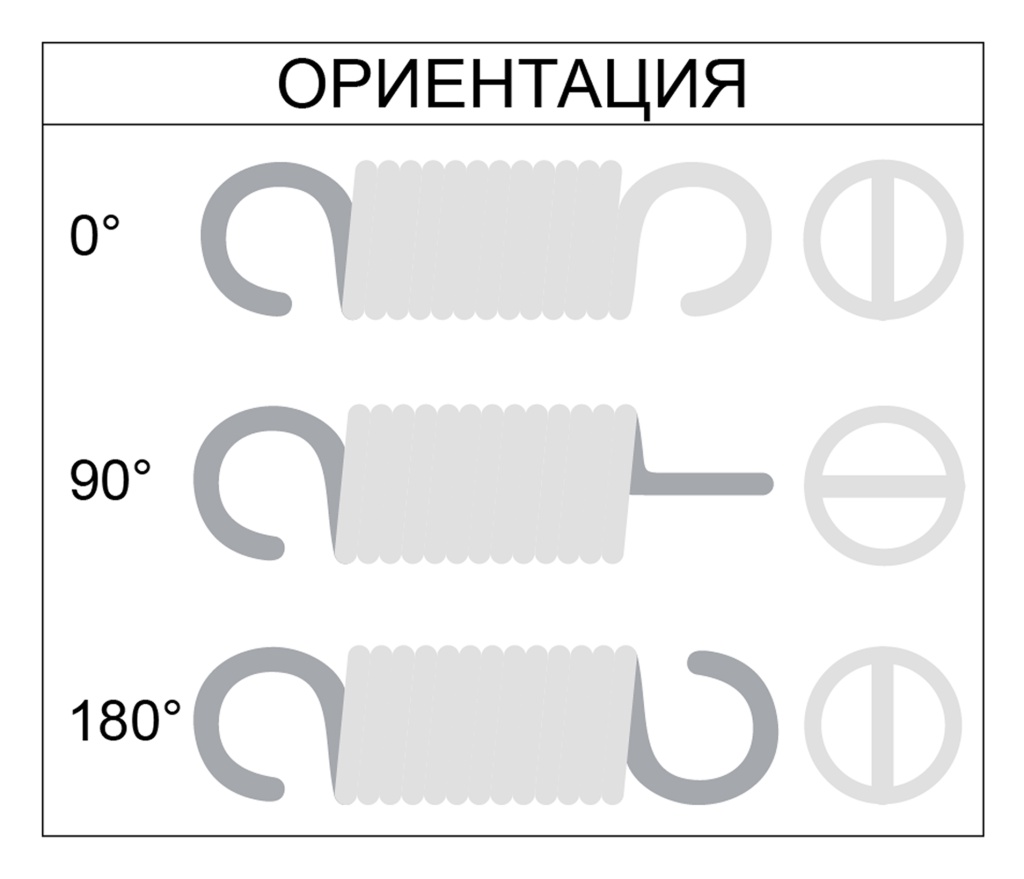

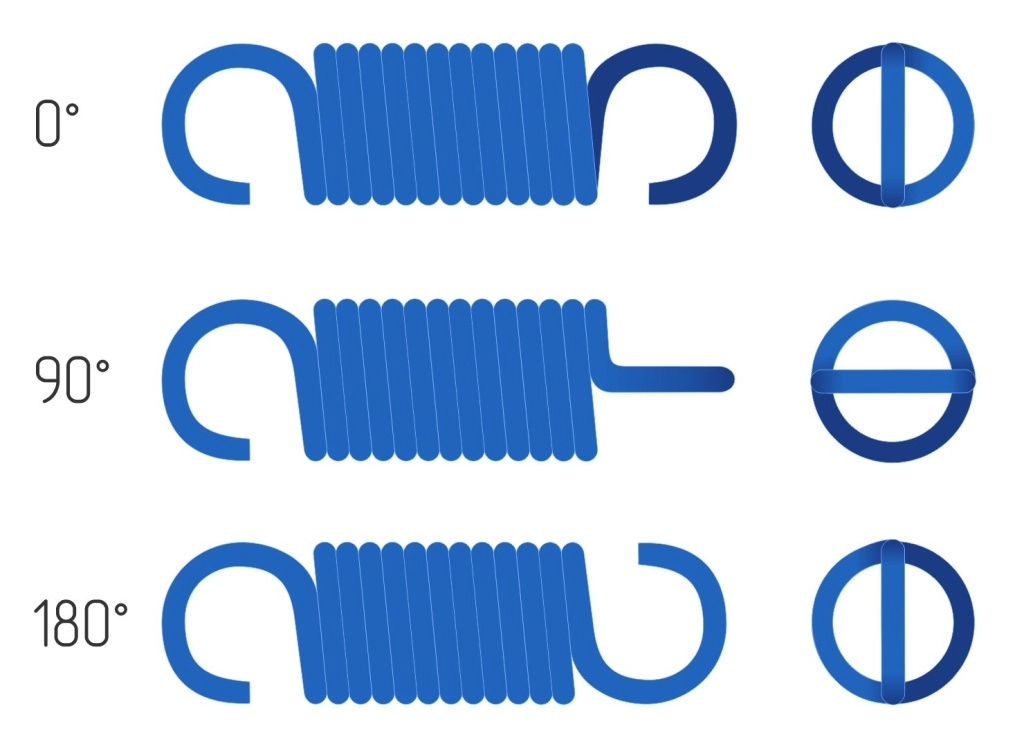

Помимо типов зацепов, есть такой параметр, как ориентация зацепов пружин растяжения. Он характеризует отношение зацепов в плоскости относительно друг друга. Для простоты понимания приведем иллюстрацию.
Если необходима консультация по выбору типа зацепа, вы всегда можете обратиться к нашим специалистам. Мы подберем оптимальный вариант с технической точки зрения, и с точки зрения оптимизации ваших расходов, потому как не все типы зацепов навиваются автоматически, что влияет на стоимость пружины растяжения.
Со списком используемых марок стали можете ознакомиться здесь. Все сырье, используемое на нашем производстве сертифицировано. Для увеличения срока службы пружин, на них наносятся защитные покрытия. Весь перечень покрытий, который осуществляет ООО «ПК Пружинный проект», их свойства и преимущества, Вы можете найти здесь.
Размеры пружин растяжения могут быть разными. Регламентирует размеры и конструкцию пружин ГОСТ 18794-80, но он включает в себя лишь небольшой перечень возможных вариантов.

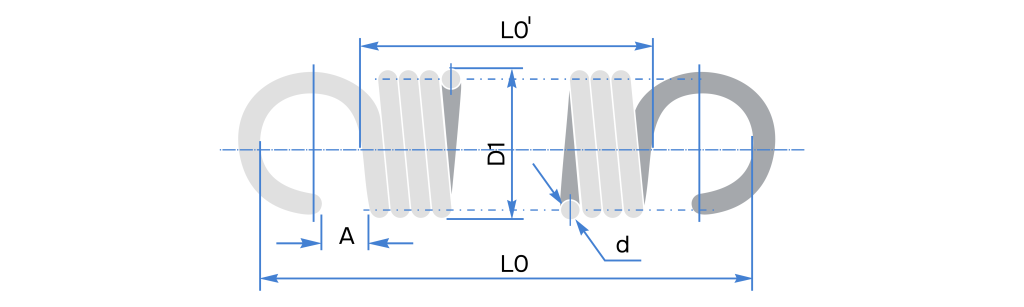

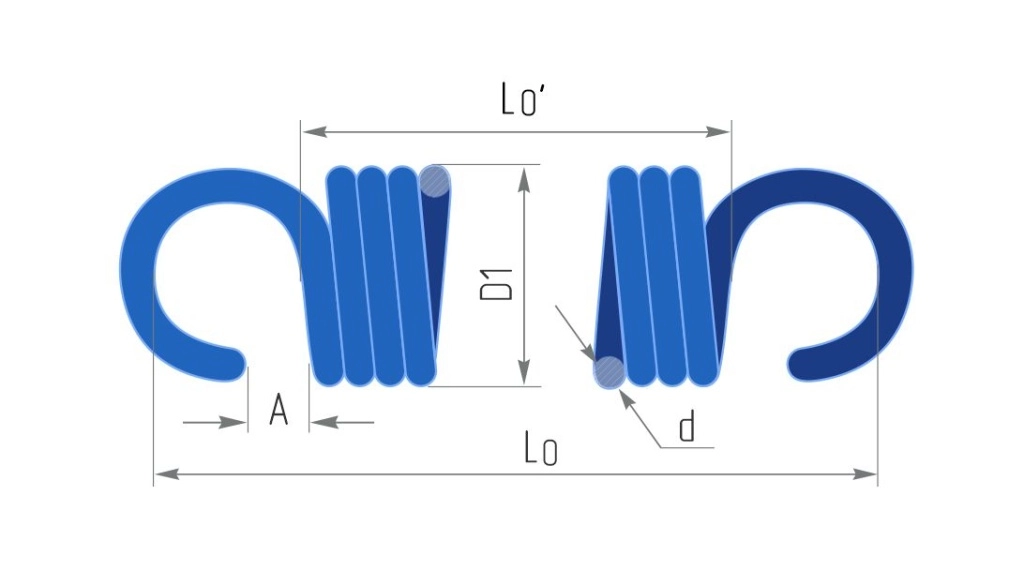

Основные геометрические параметры пружин, работающих на растяжение:
Сила упругости, возникающая в пружине растяжения в момент, когда она растягивается под воздействием нагрузки, стремится вернуть ее в исходное состояние. Данная сила пропорциональна жесткости пружины растяжения. Чем больше показатель жесткости пружины, тем выше показатель возникающей в пружине силы упругости. Жесткость пружины (k), измеряется в Н/м или Н/мм. Чем выше значение жесткости, тем жестче пружина и тем большая сила требуется для ее деформации.
Сила упругости пружины растяжения при деформации является расчетной единицей. Для помощи с расчетами вы можете обратиться к специалистам завода «Пружинный проект».
Если у вас имеется образец, с которого необходимо снять размеры, для того чтобы произвести дополнительные расчеты характеристик, или сделать заказ, можете воспользоваться инструкцией:
Для снятия параметров необходимо пользоваться штангенциркулем.

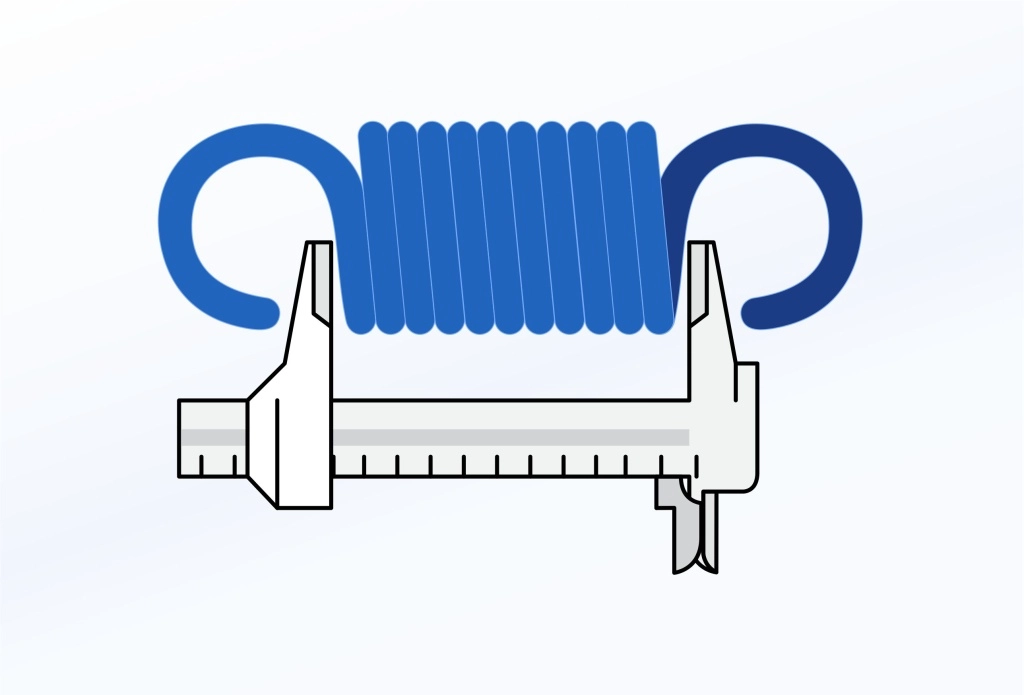

Длина тела (L0′) замеряется в свободном состоянии, когда пружина не подвержена нагрузке. Важно иметь в виду, подвергся ли замеряемый образец пластической деформации в процессе эксплуатации.

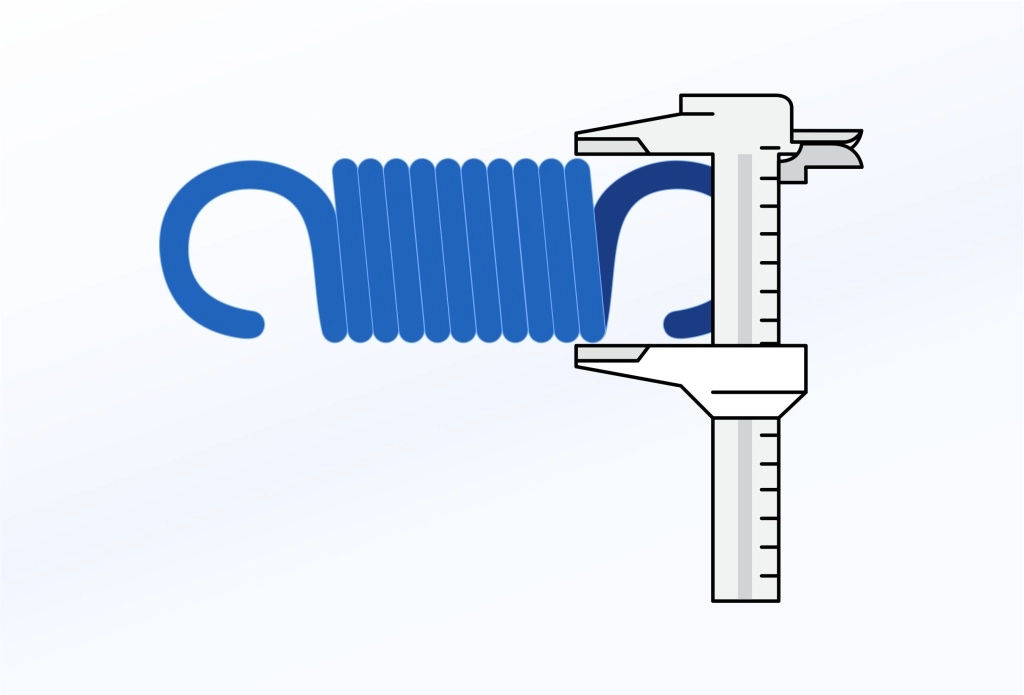

Наружный диаметр пружины (D1). При отсутствии указанных допусков, пружины изготавливаются с допусками согласно ГОСТа.

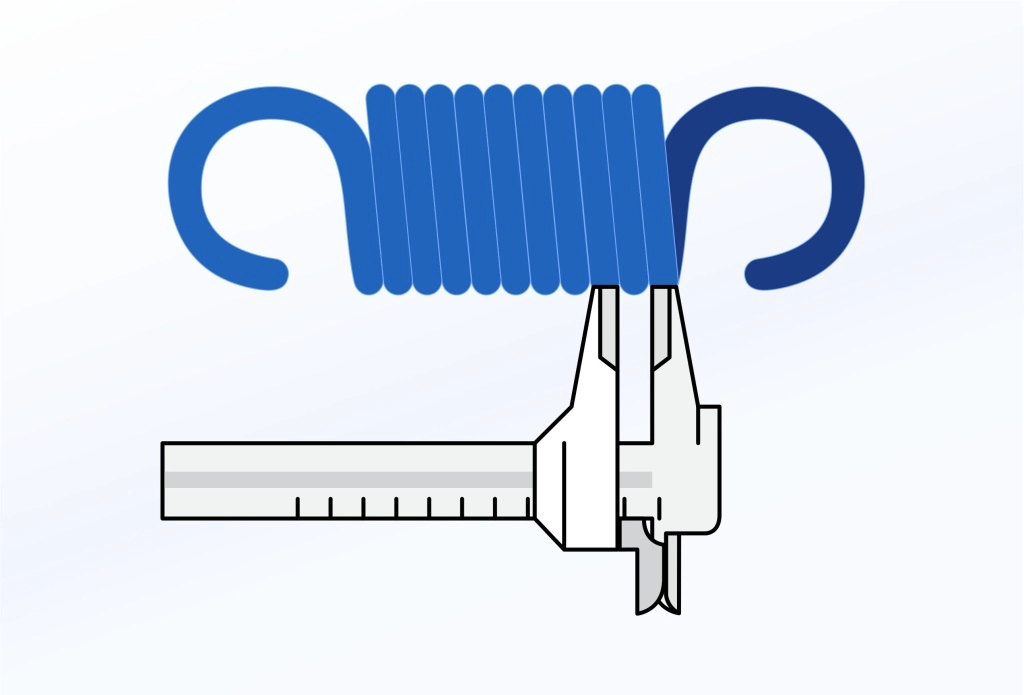

При замере диаметра прутка или проволоки (d), имейте в виду, есть ли на пружине защитное покрытие.

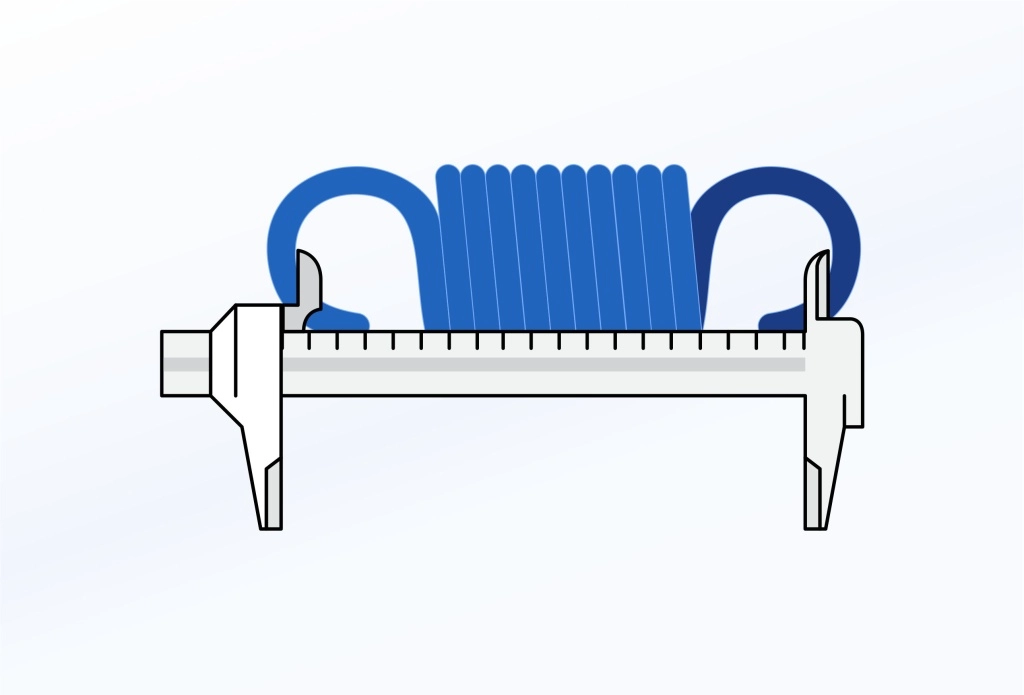

Замеряя длину по зацепам (L0), обратите внимание на то, что этот размер снимается по внутренней части зацепов.
Это основные геометрические параметры, необходимые для расчета стоимости пружины. Так же важно приложить фото пружины, для того чтобы специалист мог определить тип зацепов, и свериться по количеству витков (n1).
В данном разделе представлены технические условия, согласно которым изготавливаются пружины растяжения, и ГОСТы, регламентирующие конструкцию, размеры пружин растяжения и основные параметры витков.
Если необходимо изготовить пружину по ГОСТ, Вы можете смело писать в заявке номер госта и обозначение пружины, мы изготовим заказ в полном соответствии со стандартом.
Возможности производства ООО «ПК пружинный проект» не ограничены перечнем позиций пружин, указанных в данных государственных стандартах.
Можно перечислять и дальше, поскольку в любой отрасли найдутся механизмы, которые в своей конструкции имеют пружины сжатия.
Важно понимать, что разделение по отраслям будет весьма условно, поскольку имеет значение и то, для производства или для ремонта оборудования будут применены пружины.
Главное, учитывать, в какой среде пружина будет эксплуатироваться и каким нагрузкам подвергаться.
Для защиты пружинных элементов от коррозии, обеспечения их работоспособности в агрессивных средах, и придания декоративных качеств, на пружины наносят защитные покрытия.
Выбранный тип покрытия должен быть устойчив к воздействию среды, в которой пружина будет эксплуатироваться, и не влиять на ее механические свойства.
Используемые способы покрытия пружин для обработки продукции, выпускаемой ООО «ПК Пружинный проект»:
Используемые марки стали для производства пружинных элементов, выпускаемых ООО «ПК Пружинный проект»:
Мы поддерживаем на складе ассортимент широко используемых пружин. В наличии — популярные модели, применяемые в качестве запасных частей на многих предприятиях.
Среди складских позиций — сотни наименований для:
Ассортимент и количество пружин на складе меняется ежедневно. Для уточнения наличия оставьте заявку удобным способом.
Пружины по индивидуальному ТЗ поддерживаются в наличии по предварительной договоренности с постоянными клиентами.
Мы производим продукцию из пружинной стали круглого сечения, используем проволоку и прутки диаметром от 0,2 мм до 50 мм.
Ассортимент применяемых сталей включает сортамент отечественного и импортного производства. Каждая партия проволоки закупается только у надежных поставщиков и имеет сертификаты производителя.
Марки стали, которые мы поддерживаем в наличии, являются наиболее востребованными. Их ассортимент позволяет подбирать материал для изготовления пружинных изделий с требуемыми характеристиками.
Используем следующие марки пружинной стали:
Для консультации по выбору марки стали оставьте заявку любым удобным способом или ознакомьтесь с полным описанием используемых марок стали здесь.
Изготовление заказа из давальческого материала обсуждается индивидуально.
Да, гарантия на пружины составляет 6 месяцев.
В случае поломки пружин вследствие нарушения технологического процесса, осуществляется обмен или возврат некачественных изделий в гарантийный срок.
Да, для ускорения и упрощения обмена юридически значимыми документами, мы используем систему электронного документооборота. Работаем в системе СБИС.
Для обмена документами с контрагентами, работающими в иных системах ЭДО, необходимо подключение технологии роуминга на стороне контрагента. С нашей стороны роуминг на прием и передачу документов подключен.
Да, мы работаем согласно ФЗ «О защите прав потребителей».
В случае, если вы получаете товар, который не соответствует согласованному техническому заданию (ТЗ), то вы направляете акт об обнаружении несоответствия качества продукции, на электронную почту. В день обращения мы принимаем заявку и передаем ее в претензионный отдел.
Далее рекламация обрабатывается в частном порядке. На усмотрение заказчика, производится обмен некачественных пружин на пружины, соответствующие ТЗ, или осуществляется возврат денежных средств, на основании соответствующего письменного заявления.
В соответствии с законом, заказчик не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его потребителем. Поэтому пружины, изготовленные в полном соответствии с индивидуальным ТЗ, обмену и возврату не подлежат.
Каждый готовый заказ имеет транспортировочную упаковку. Она подбирается в зависимости от веса и объема заказа. Заказы, весом до 20 кг комплектуются в гофрокороба. Объемные заказы, или заказы весом более 20 кг комплектуются на поддонах, с последующей фиксацией стрейч-пленкой и стреппинг-лентой.
На упаковке располагается наклейка, которая содержит информацию о заказе.
Вместе с готовым заказом отправляется полный пакет бухгалтерских документов. Каждая позиция пружин в заказе сопровождается паспортом качества.
При наличии образца, с которого можно снять геометрические параметры, вы можете воспользоваться фотоинструкцией по типам пружин:
