Один параметр, который забывают указать в заявке
Представьте ситуацию: вы заказали пружину, установили в узел, и через пару месяцев она выходит из строя. Геометрия правильная, нагрузка соответствует, материал хороший. В чём дело?
Чаще всего причина — ресурс. Точнее, его отсутствие в техническом задании.
Сегодня расскажем, почему число циклов нагружения — это не менее важный параметр, чем нагрузка и ход, как это формализовано в отраслевом стандарте, и как запас по напряжению влияет на срок службы пружины.
Ресурс — это количество циклов нагружения (сжатий, растяжений, скручиваний), которое пружина выдерживает до разрушения или до недопустимой потери характеристик. Измеряется в циклах: тысячи, миллионы, десятки миллионов.
Если пружина работает в статике (например, поджимает деталь и не движется), ресурс не критичен. Но если она срабатывает постоянно — в механизме подачи, в клапане, в виброоборудовании, — циклы накапливаются быстро. Например, при 10 срабатываниях в минуту за год набегает более 5 миллионов циклов.
И тут вступает в игру усталость металла. Даже если пружина не сломалась при первом сжатии, при многократных нагрузках в металле накапливаются микроповреждения, которые приводят к трещинам и разрушению. Чем выше напряжение в витках, тем быстрее это происходит.
У каждой пружинной стали есть предел выносливости — максимальное напряжение, которое материал может выдерживать неограниченно долго (обычно речь о базе 10 миллионов циклов). Если рабочее напряжение в пружине ниже этого предела, она может работать очень долго. Если выше — ресурс резко падает.
Запас по напряжению — это отношение предела выносливости к фактическому рабочему напряжению. Чем больше запас, тем выше ресурс.

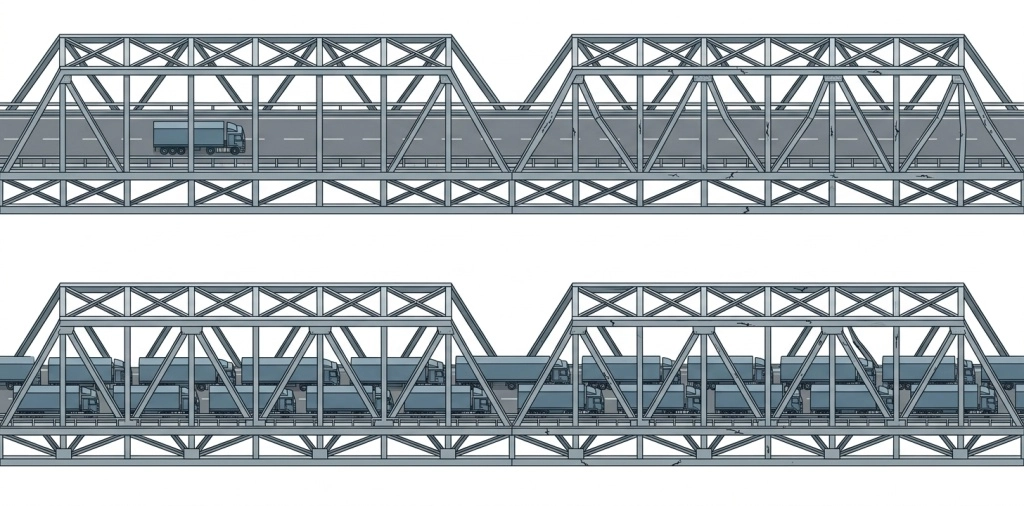

Аналогия: представьте мост. Если по нему ездит один грузовик в день, он простоит века. Если поток фур идёт непрерывно, мост изнашивается быстрее. Запас прочности моста — это разница между его несущей способностью и реальной нагрузкой. У пружины всё то же самое.
Возьмём пружину сжатия с диаметром проволоки 2 мм, наружным диаметром 20 мм и высотой 50 мм. При нагрузке 100 Н она сжимается на 10 мм. Казалось бы, всё определено. Но!

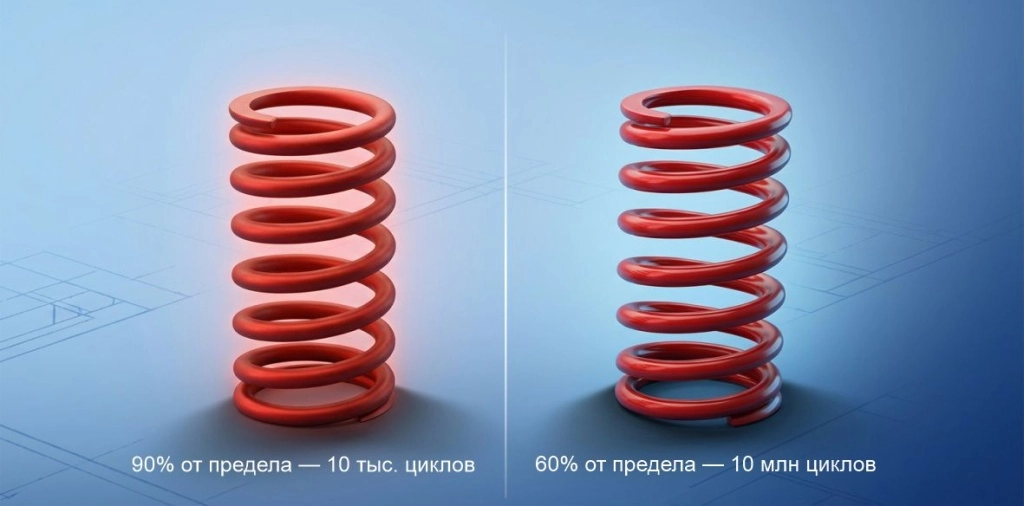

Если рабочее напряжение в витках составляет 90% от предела выносливости, пружина выдержит, условно, 10 тысяч циклов.
Если снизить рабочее напряжение до 60% от предела (увеличив диаметр проволоки или применив более прочную сталь), ресурс вырастет до 10 миллионов циклов.
Разница — в 1000 раз! При этом внешне пружины могут быть похожи, но одна сломается через месяц, а другая проработает годы.
В заявках обычно пишут: «нужна пружина, нагрузка 50 Н, ход 5 мм, размеры такие-то». Этого достаточно, чтобы изготовить пружину, которая выдержит статическую нагрузку. Но мало кто задумывается, сколько раз она должна сработать.
Производитель, не зная ресурса, проектирует пружину с минимальным запасом — чтобы она просто не сломалась при первом сжатии. Это выгодно: меньше металла, ниже цена. Но в динамике такая пружина быстро выходит из строя.
Получается парадокс: заказчик экономит на материале, но потом тратит в разы больше на ремонт, замену и простои.
Запас по напряжению — не то, что каждый производитель придумывает заново под свой вкус. В России пружины сжатия и растяжения из стали круглого сечения классифицируются по ГОСТ 13764-86 — этот стандарт прямо связывает режим нагружения, требуемую выносливость и материал.

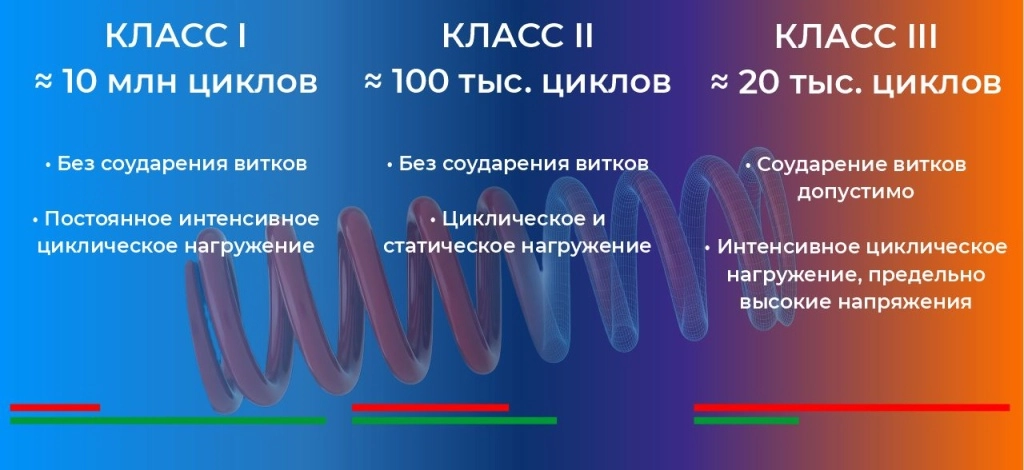

Класс I — пружины для циклического нагружения с самой высокой выносливостью (порядка 10 млн циклов и более), без соударения витков. Работают «вечно» в пределах ресурса изделия — например, в механизмах с постоянным интенсивным циклическим режимом. Для них закладываются самые консервативные напряжения — тот случай, когда мы снижаем нагрузку до 60% от предела и получаем миллионы циклов из примера выше.
Класс II — пружины для циклического и статического нагружения со средней выносливостью (порядка 100 тысяч циклов), тоже без соударения витков. Самый распространённый класс для типовых промышленных задач — пружина работает регулярно, но не миллионы раз за смену.
Класс III — пружины сжатия для интенсивного циклического нагружения с допустимым соударением витков (от инерции подвижных частей), с наименьшей нормируемой выносливостью (порядка 20 тысяч циклов), но рассчитанные на предельно высокие напряжения. Для этого класса дробеструйная обработка обязательна вне зависимости от прочих требований — без неё пружина в таком жёстком режиме преждевременно выходит из строя по опорным виткам.
Важная деталь: чем выше класс по номеру, тем жёстче режим работы и выше допустимые напряжения — но не выше выносливость. Класс I рассчитан на самую долгую службу при низких напряжениях, класс III — на самые высокие напряжения при коротком ресурсе.
Зная класс, дальше это вопрос конкретных технологических решений:
Выбор материала. Стандарт прямо связывает класс с рекомендованными марками стали. Например, 51ХФА — один из лучших материалов именно для пружин I класса, с высокими упругими и вязкими свойствами в широком диапазоне температур. А 65С2ВА, наоборот, — предпочтительный материал именно для III класса, для интенсивного ударного режима. Марка стали — не вопрос вкуса или того, что есть на складе, а прямое следствие того, какой класс нагружения нужен изделию.
Термообработка. Правильная закалка и отпуск увеличивают предел упругости и усталостную прочность. Если режим подобран неверно, даже хорошая сталь может иметь низкий запас.
Дробеструйная обработка. Создаёт сжимающие остаточные напряжения в поверхностном слое, что повышает усталостную прочность и ресурс в 1,5–2 раза. Для класса III, как уже сказано, это не опция, а обязательное требование.
Геометрия. Увеличение диаметра проволоки или числа витков снижает рабочее напряжение, но увеличивает габариты и стоимость.
Если вы заказываете пружину для динамической работы, обязательно укажите:
● частоту срабатываний (раз в секунду, минуту, час);
● требуемый срок службы (месяцы, годы);
● общее число циклов за срок службы, если оно известно.
Даже приблизительная оценка — «примерно 100 срабатываний в день в течение 3 лет» или «срабатывает практически непрерывно во время работы оборудования» — уже достаточно, чтобы правильно определить класс по ГОСТу и, соответственно, материал и технологию.
Без этой информации расчёт всё равно можно выполнить — но тогда решение о классе и запасе прочности принимается по умолчанию, исходя из наиболее вероятного сценария, а не из вашей реальной задачи. В большинстве случаев это работает, но именно на границе между «стандартным» и «нагруженным» применением такая информация экономит и деньги (не переплачивать за избыточный запас там, где он не нужен), и надёжность (не оказаться с недостаточным запасом там, где он действительно нужен).
Ресурс пружины — это не абстрактное понятие, а конкретный инженерный параметр, формализованный в отраслевом стандарте и напрямую влияющий на надёжность вашего оборудования. Игнорируя его, вы рискуете получить изделие, которое подведёт в самый неподходящий момент.
Если у вас есть задачи, где важна долговечность пружин, — пришлите чертёж и укажите условия работы. Мы поможем подобрать класс по ГОСТу, материал, термообработку и геометрию с нужным запасом, чтобы пружина работала столько, сколько нужно.
