Иногда готовая пружина, идеально рассчитанная по силе и ходу, на испытаниях ведёт себя неожиданно: под нагрузкой она не просто сжимается вдоль оси, а заметно уходит вбок, «выгибаясь» в сторону. Это легко принять за брак. На самом деле это отдельное, хорошо изученное явление — потеря продольной устойчивости пружины, и оно напрямую связано с пропорциями пружины, а не с качеством изготовления.

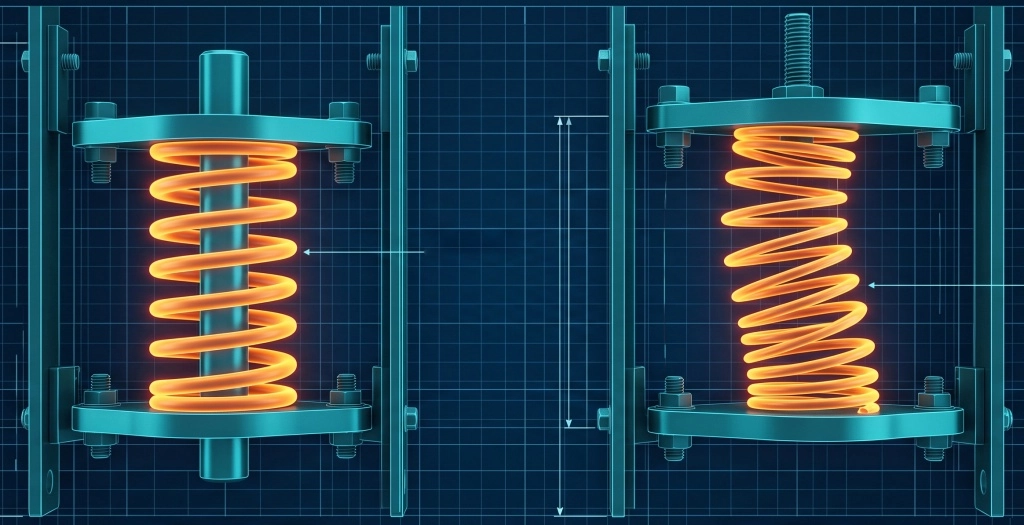

Винтовая пружина сжатия механически ведёт себя похоже на тонкий стержень или колонну: пока она короткая и толстая относительно своей длины, она устойчиво сжимается вдоль оси. Но если пружина длинная и сравнительно тонкая, при сжатии она может внезапно потерять устойчивость и выгнуться в сторону — точно так же, как тонкая линейка, если её сжимать за оба конца вдоль длины, а не гнуть напрямую: до определённого усилия она держится прямо, а после — резко уходит дугой в сторону.
В технической литературе это явление называют потерей продольной устойчивости (выпучиванием) пружины при сжатии. Это не постепенный процесс: до определённой нагрузки пружина работает нормально, а после — довольно резко уходит вбок. При этом реальная силовая характеристика узла искажается, а в самой пружине из-за дополнительного изгиба возникают напряжения, не заложенные в исходном расчёте на осевое сжатие.
Ключевой параметр — соотношение свободной длины пружины (высоты в несжатом состоянии) к её среднему диаметру. Чем это соотношение больше, тем выше риск потери устойчивости.
Методика определения размеров пружин по ГОСТ 13765-86 (стандарт-«напарник» уже знакомого нам ГОСТ 13764-86 — там задаются классы и выносливость, здесь — конкретные формулы и размеры) и практика расчётных программ для пружин ориентируют на следующие соотношения свободной длины к среднему диаметру:

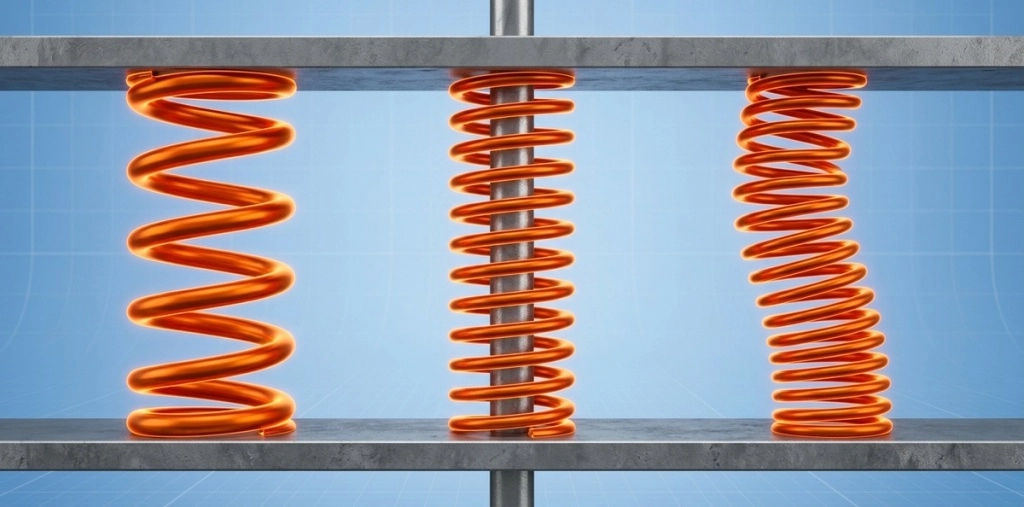

● если свободная длина пружины не превышает её средний диаметр — пружину можно использовать без направляющей;
● если свободная длина превышает диаметр, но не больше чем в пять раз — пружину рекомендуется использовать с направляющим стержнем или втулкой;
● если свободная длина больше пяти диаметров — конструкцию стоит пересматривать: либо добавлять направляющую и закладывать более консервативный расчёт, либо менять пропорции пружины.
Это ориентировочные, а не абсолютные границы. Более точный расчёт учитывает ещё и то, как закреплены концы пружины: если оба торца жёстко зафиксированы в опорах (обычный случай для пружины, поджатой между двумя плоскими поверхностями), устойчивость выше, чем при шарнирном закреплении, когда пружина может слегка «покачиваться» на опорах. Поэтому в пограничных случаях — когда соотношение длины к диаметру близко к границе 5:1 — стоит отдельно уточнять именно способ закрепления, а не полагаться только на само соотношение.
Возьмём пружину, которая должна обеспечить ход 40 мм в одном и том же узле. Казалось бы, вопрос только в подборе жёсткости под нужную силу. Но!
Вариант А. Диаметр витка выбран небольшим — 12 мм, из соображений компактности. Чтобы обеспечить нужный ход и жёсткость, пружине требуется свободная длина около 70 мм. Соотношение длины к диаметру — 70 / 12 ≈ 5,8. Это уже за пределами безопасного диапазона «до 5 диаметров»: одной направляющей втулки может быть недостаточно, конструкцию стоит пересматривать.
Вариант Б. Диаметр витка увеличен до 20 мм — за счёт этого нужную жёсткость на том же ходе можно получить с меньшим числом рабочих витков, и свободная длина остаётся сопоставимой, около 70 мм. Соотношение — 70 / 20 = 3,5. Это уже уверенно в диапазоне «нужна направляющая», но без выхода за критическую границу — с направляющей втулкой такая пружина работает предсказуемо.
Разница на входе — всего 8 мм в диаметре витка. Разница на выходе — между «пересматривать конструкцию» и «нормально работает с направляющей». При этом обе пружины решают одну и ту же задачу по ходу и месту установки, и со стороны выглядят похоже.
Собственно, расчёт пружины на прочность (напряжение кручения в витках) и расчёт на устойчивость — это две разные проверки, и вторая нужна не всегда: для коротких «коренастых» пружин она попросту не актуальна. Проблема возникает, когда конструктору нужен большой ход при ограниченном диаметре посадочного места — тогда пружина невольно получается длинной и тонкой, а вопрос устойчивости вылезает уже на этапе испытаний готового узла, когда менять что-либо в конструкции существенно дороже, чем на этапе расчёта.
Есть несколько рабочих решений, и выбор зависит от того, что можно менять в узле:

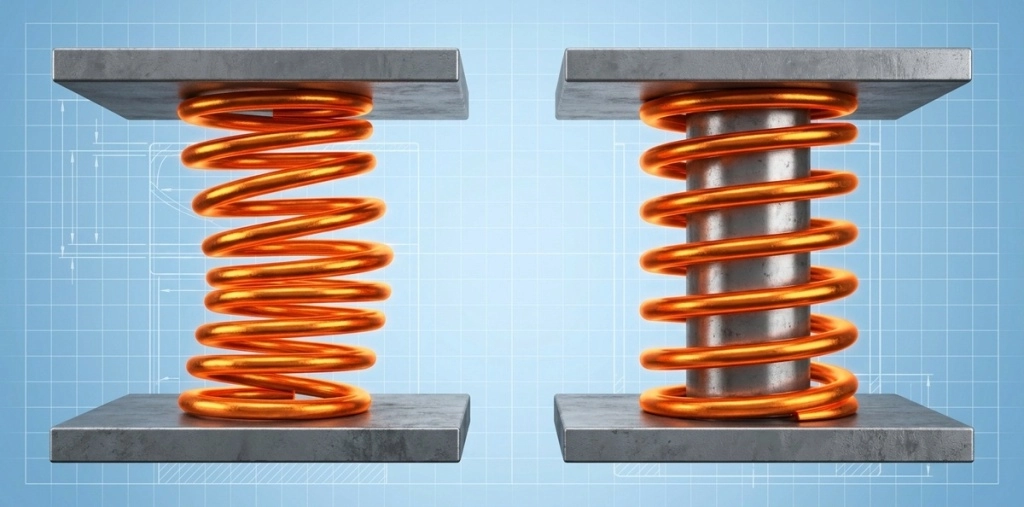

Направляющий стержень или втулка. Самое распространённое решение: пружина надевается на стержень (или вставляется в стакан/втулку), который физически не даёт ей уйти в сторону. Из минусов — небольшое трение о направляющую и необходимость заложить это в конструкцию узла.
Изменение диаметра пружины. Как в варианте Б из примера выше: если позволяет посадочное место, увеличение среднего диаметра при том же ходе снижает соотношение длины к диаметру и убирает проблему без направляющей — или снижает требования к ней.
Разделение хода на две пружины. Вместо одной длинной пружины — две более короткие, последовательно установленные с промежуточной опорой. Работает, когда в узле есть место для дополнительной опорной детали.
Пересмотр требований по ходу. Иногда полезно на этапе проектирования узла отдельно уточнить, действительно ли нужен именно такой большой ход именно на одной пружине, или конструкцию можно перекомпоновать.
Если в вашем узле пружина работает на большом ходе при ограниченном диаметре посадочного места — лучше обсудить это на этапе расчёта, а не после того, как готовое изделие поведёт себя не так, как ожидалось. Достаточно указать в заявке свободную длину пружины, доступный диаметр посадочного места и то, как закреплены торцы пружины в узле (жёстко или шарнирно) и есть ли возможность разместить направляющий стержень или втулку — дальше мы поможем определить, нужна ли направляющая или пропорции стоит скорректировать ещё на этапе расчёта.
Потеря устойчивости — не брак и не случайность, а прямое следствие пропорций пружины, которое можно и нужно проверять ещё на этапе проектирования узла, а не после первых неудачных испытаний. Соотношение свободной длины к диаметру — простой ориентир, который за секунды показывает, стоит ли закладывать направляющую уже сейчас.
